过往 AMD Phenom II 虽然未能在效能上领先对手，然而非官方的「开核」功能却吸引不少喜欢探求运气的用家购买，虽然 AMD 也曾透过修改 Microcode ，更新南桥而删去 ACC 以封杀开核功能的主机板，但于厂商各出奇谋破解下最后亦不了了之，而今次编部收到的 Phenom II x4 960T ，在一再延期下仍未正式登场，不过 HKEPC 却率先找来实物为用家进行「开核」实测。
处理器核心屏蔽的破解历程
无论是如何简单的处理器，生产时要在每块晶圆上都完全没有瑕疵品，相信是绝不可能的事，而经厂商通过检查而係筛走的不良品如果直接报废亦十分平常，但此举会令到生产线的实质出货量下降而直接令到总成本上升，为求减低成本问题，将不良品稍作处理而标为较低规格出货就是大多厂商的最常见的处理方法，一来可以节省开设新生产线的支出，二来亦可以将总出货的良率比提高，但此举亦有弊处，倘若「加工品」的产品大卖而产生供不应求的情形，很多时候厂商亦要被逼将良品屏蔽出售以符合供求。
不过，这些 「加工品」 很多时候并没有在晶片表面上进行加工，而实质加工的主要在封装上，譬如早期 AMD 在 Socket A Athlon XP/Sempron 处理器的 Thorton 核心，及 Duron 处理器的 Applebred 核心，两者实际上同样都各自由 512KB L2 的 Barton ， 256KB L2 的 Thoroughbred 核心，透过切断封装上的铜桥，屏蔽部分有问题 L2 而成。虽然网上流传连接铜桥的破解方法，但一来破解成功率不高，二来改装程序较繁複，所以并没有造成比当时硬改倍频解锁更大的迴响，加上后来的 Athlon 64 并没有在封装上保留修改的后门，继而令而处理器破解风气一时沉寂下来。
直到 AMDPhenom II 系 8 列与 7 系列推出的时候，有玩家发现原意最初用于提升初代 Phenom 的超频能力的 ACC 功能竟然能够将各自被屏蔽的 L3 Cache 与及核心解开，而后来亦传出同架构的 5 系列， Athlon x2 ， Athlon II4/5/6 系列，甚至只有单核心的 Sempron 1 系列能够解锁核心的成功例子，这股「被屏蔽」的破解风气亦一下子解开。

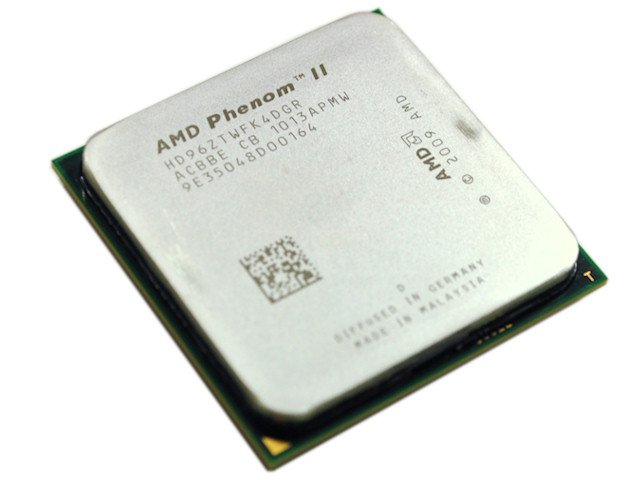

今次编辑部收到的 Phenom II x4 960T 的 Zosma 核心由 Thuban 核心屏蔽而成，表面规格上除了没有锁上倍频外，与採用 Deneb 核心的 X4 945 几乎一样，同样为 Socket AM3 四核心处理器， 核心时脉为 3GHz ，内建 4x512KB L2 Cache 与 6MB L3 Cache ，但型号末的 " T " 代表 E0 製程独有的 Turbo Core 功能，当只有其中一个核心满载的时候会自动将该核心提升为 3.4GHz ，增加单线程处理效能，而且 x4 960T 虽然由 6 核心屏蔽而成，但 TDP 依然保持 95W ，亦间接反映 Zosma 核心并没有因为多出的冗余电晶体而造成明显的功耗与发热量的上升。
除了 Turbo Core 外， E0 製程的改良亦并不是只对 6 核内联作出修改，虽然对外公布其 Cool'n'Quiet 版本依然为 3.0 ，但无论 4 核心还是 6 核心的 E0 製程处理器，于 WindowsXP 下自动降频功能并不需要像以往必先要安装 C'n'Q 的驱动程式才会有效，对于经常重装 Windows 的用家亦较为方便。
由于 CPU-Z 1.54 未能完全识别 Phenom II x4 960T 的资料，
所以核心名称被误判为 Thuban ，而名称则误认为 Phenom II x41605T 。
